เครื่องฉีดพลาสติก: ประเภทส่วนประกอบต่างๆ และคู่มือคุณสมบัติ

เครื่องฉีดพลาสติก : การเลือก กระบวนการ การใช้เครื่องมือ และการแก้ไขปัญหา

การฉีดขึ้นรูปเป็นกลไกสำคัญของการผลิตสมัยใหม่ โดยผลิตทุกอย่างตั้งแต่ฝาขวดและสินค้าอุปโภคบริโภคไปจนถึงตัวเรือนอุปกรณ์ทางการแพทย์ หากคุณกำลังประเมิน ผลิตภัณฑ์เครื่องฉีดพลาสติก หรือการระบุสายการผลิตใหม่ การทำความเข้าใจเครื่องจักร เครื่องมือ วัสดุ และตัวแปรกระบวนการสามารถช่วยให้คุณหลีกเลี่ยงข้อผิดพลาดที่มีค่าใช้จ่ายสูงและได้ชิ้นส่วนที่สม่ำเสมอเร็วขึ้น

เครื่องฉีดพลาสติกคืออะไร?

อ เครื่องฉีดพลาสติก เป็นระบบการผลิตที่หลอมพลาสติก ฉีดเข้าไปในโพรงแม่พิมพ์ บรรจุภายใต้ความกดดัน ทำให้เย็นลง และดีดชิ้นส่วนที่เสร็จแล้วออกมา ด้านขวา อุปกรณ์ฉีดขึ้นรูป สามารถปรับปรุงคุณภาพชิ้นส่วน ลดของเสีย และเพิ่มประสิทธิภาพการผลิต โดยเฉพาะสำหรับการใช้งานในปริมาณมาก

เซลล์การผลิตการฉีดขึ้นรูปทั่วไปประกอบด้วย:

• เครื่องปั้น: ชุดแคลมป์และชุดหัวฉีด
• แม่พิมพ์: เครื่องมือการผลิตที่เป็นชิ้นส่วน
• การจัดการวัสดุ: เครื่องอบผ้า รถตัก เครื่องปั่น และอุปกรณ์ที่เกี่ยวข้อง
• คูลลิ่ง: เครื่องทำความเย็น เทอร์โมเลเตอร์ และอุปกรณ์ควบคุมอุณหภูมิแม่พิมพ์
• ระบบอัตโนมัติ: หุ่นยนต์ สายพานลำเลียง การตรวจสอบด้วยภาพ และระบบการจัดการชิ้นส่วน

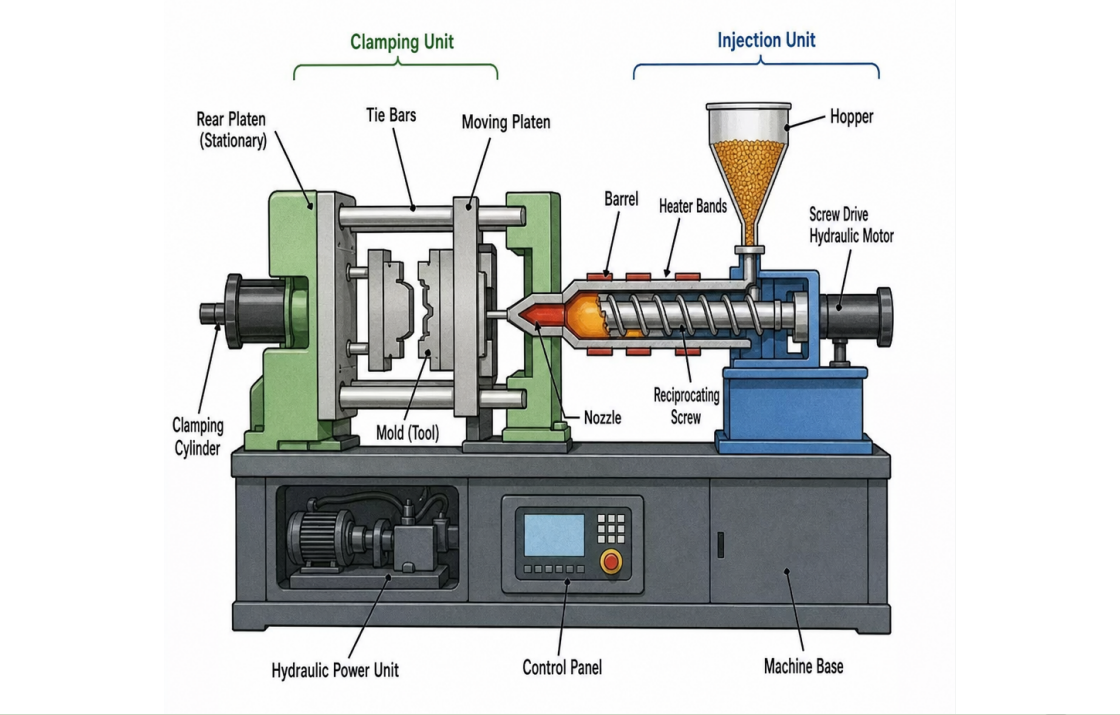

ชิ้นส่วนและฟังก์ชันของเครื่องฉีดพลาสติก

ความเข้าใจ เครื่องฉีดพลาสติก parts and functions เป็นสิ่งสำคัญสำหรับการแก้ไขปัญหา การบำรุงรักษา การเลือกอุปกรณ์ และการเพิ่มประสิทธิภาพกระบวนการ

ฮอปเปอร์และฟีดคอ

ที่ ถัง จัดเก็บและป้อนเรซินเข้าไปในเครื่อง คอป้อนจะถ่ายเทวัสดุลงในถังและต้องได้รับการจัดการอย่างเหมาะสมเพื่อป้องกันการติดขัดหรือการป้อนที่ไม่สอดคล้องกัน โดยทั่วไปวัสดุดูดความชื้นจะต้องมีการ เครื่องอบแห้งวัสดุ ก่อนการประมวลผล

แถบบาร์เรลและฮีตเตอร์

ที่ บาร์เรล ประกอบด้วยสกรูและให้สภาพแวดล้อมในการหลอมโพลีเมอร์ วงเครื่องทำความร้อน รักษาโปรไฟล์อุณหภูมิที่ต้องการไว้ตลอดทั้งถัง

สกรูและแหวนตรวจสอบ

ที่ สกรู ทำให้เกิดพลาสติก ผสม และสูบจ่ายโพลีเมอร์ ที่ ตรวจสอบแหวน ช่วยป้องกันไม่ให้วัสดุที่หลอมละลายไหลย้อนกลับระหว่างการฉีด ช่วยให้มีขนาดช็อตที่สม่ำเสมอและความสามารถในการทำซ้ำ

หัวฉีด

ที่ หัวฉีด ถ่ายโอนพลาสติกหลอมเหลวจากถังไปยังบูชป่วงของแม่พิมพ์ การออกแบบและอุณหภูมิของหัวฉีดต้องตรงกับวัสดุ แม่พิมพ์ และการใช้งาน

ไดรฟ์หน่วยฉีด

ที่ injection unit may use เทคโนโลยีขับเคลื่อนไฮดรอลิก เซอร์โวไฮดรอลิก หรือไฟฟ้า เพื่อควบคุมการหมุนของสกรูและการเคลื่อนตัวของการฉีด

หน่วยแคลมป์

ที่ หน่วยหนีบ รวมถึงแท่นและแถบยึด จะเปิดและปิดแม่พิมพ์และให้แรงยึดที่เพียงพอเพื่อต้านทานแรงกดของโพรงในระหว่างการฉีดและการบรรจุ

ระบบอีเจ็คเตอร์

ที่ ระบบอีเจ็คเตอร์ ถอดส่วนที่ขึ้นรูปออกจากแกนกลาง จังหวะและแรงของตัวดีดที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อป้องกันการเกาะติด การเสียรูป ความเครียดตกขาว หรือความเสียหายของชิ้นส่วน

การควบคุมและเซ็นเซอร์

การใช้เครื่องจักรที่ทันสมัย ตัวควบคุมและเซ็นเซอร์ เพื่อตรวจสอบและควบคุมแรงดันการฉีด ความเร็ว อุณหภูมิ ตำแหน่งสกรู รอบเวลา สัญญาณเตือน และสูตรการประมวลผล

ประเภทของเครื่องฉีดพลาสติก

เมื่อเปรียบเทียบ ประเภทของเครื่องฉีดพลาสติก ให้พิจารณาความแม่นยำ ความเร็ว การใช้พลังงาน วัสดุ รูปทรงของชิ้นส่วน ปริมาณการผลิต และสภาพแวดล้อมการทำงานที่ต้องการ

เครื่องฉีดขึ้นรูปแบบไฟฟ้ากับไฮดรอลิก

เครื่องฉีดพลาสติกไฟฟ้า โดยทั่วไปจะเลือกเมื่อต้องมีความแม่นยำสูง ความสามารถในการทำซ้ำ ความสะอาด และประสิทธิภาพการใช้พลังงาน

ข้อดีของเครื่องใช้ไฟฟ้า ได้แก่ :

• ความแม่นยำของตำแหน่งสูง
• ความสามารถในการทำซ้ำแบบช็อตต่อช็อตที่ยอดเยี่ยม
• ลดการใช้พลังงานในการใช้งานหลายๆ อย่าง
• เสียงรบกวนการทำงานต่ำ
• ความเหมาะสมกับสภาพแวดล้อมการผลิตที่สะอาดและมีการควบคุม

ข้อจำกัดที่อาจเกิดขึ้นได้แก่:

• ต้นทุนอุปกรณ์เริ่มต้นที่สูงขึ้น
• ข้อจำกัดในการใช้งานสำหรับข้อกำหนดที่มีน้ำหนักมากหรือหนักมากบางประการ

เครื่องฉีดขึ้นรูปไฮดรอลิก มีการใช้กันอย่างแพร่หลายสำหรับชิ้นส่วนขนาดใหญ่และงานอุตสาหกรรมที่มีความต้องการสูง

ข้อดีได้แก่:

• มีแรงจับยึดให้เลือกหลากหลาย
• ประสิทธิภาพที่แข็งแกร่งสำหรับการใช้งานหนัก
• ความสามารถของกระบวนการที่ยืดหยุ่น
• ก่อตั้งเทคโนโลยีพร้อมประสบการณ์การบริการที่กว้างขวาง

ข้อควรพิจารณาที่เป็นไปได้ ได้แก่:

• การใช้พลังงานสูงกว่าเมื่อเทียบกับระบบไฟฟ้าสมัยใหม่หลายระบบ
• การบำรุงรักษาน้ำมันไฮดรอลิก
• ให้ความสำคัญกับความสะอาดและการควบคุมการรั่วซึมมากขึ้น

เครื่องฉีดขึ้นรูปแบบไฮบริดและเซอร์โว

มีการใช้เครื่องจักรที่ทันสมัยจำนวนมาก ระบบไฮบริดหรือเซอร์โวไฮดรอลิก . ประโยชน์ของการฉีดขึ้นรูปเซอร์โวไดรฟ์อาจรวมถึง:

• ลดการใช้พลังงานเมื่อเทียบกับระบบไฮดรอลิกทั่วไป
• ควบคุมการเคลื่อนไหวได้รวดเร็วและแม่นยำยิ่งขึ้น
• การสร้างความร้อนต่ำกว่า
• ปรับปรุงความเสถียรของกระบวนการ
• ควบคุมการใช้งานการขึ้นรูปที่มีความต้องการสูงได้ดีขึ้น

เครื่องฉีดขึ้นรูปแบบพิเศษ

ขึ้นอยู่กับ การประยุกต์ใช้งานฉีดพลาสติก อาจต้องใช้อุปกรณ์พิเศษ ได้แก่ :

• เครื่องบรรจุภัณฑ์ความเร็วสูง
• เครื่องขึ้นรูปหลายส่วนประกอบและเครื่องขึ้นรูป 2K
• ใส่เครื่องขึ้นรูป
• เครื่องฉีดขึ้นรูป LSR
• เครื่องจักรไมโครปั้น

ข้อมูลจำเพาะของเครื่องฉีดพลาสติก

ที่ terms เครื่องฉีดพลาสติก และ เครื่องฉีดพลาสติก มักจะใช้สลับกัน เมื่อเปรียบเทียบอุปกรณ์ ข้อมูลจำเพาะในการจัดซื้อควรมีความแม่นยำ

พารามิเตอร์ที่สำคัญได้แก่:

• แรงยึด: กิโลนิวตันหรือตัน
• ขนาดช็อต: กรัมหรือออนซ์
• เส้นผ่านศูนย์กลางของสกรู: มม
• อัตราส่วนสกรู L/D
• แรงดันในการฉีด
• ความเร็วในการฉีด
• อัตราการทำให้เป็นพลาสติกและการฟื้นตัว
• ขนาดแท่นวาง
• ระยะห่างแถบผูก
• ความหนาของแม่พิมพ์ขั้นต่ำและสูงสุด
• เวลากลางวันสูงสุด
• จังหวะและแรงของอีเจ็คเตอร์

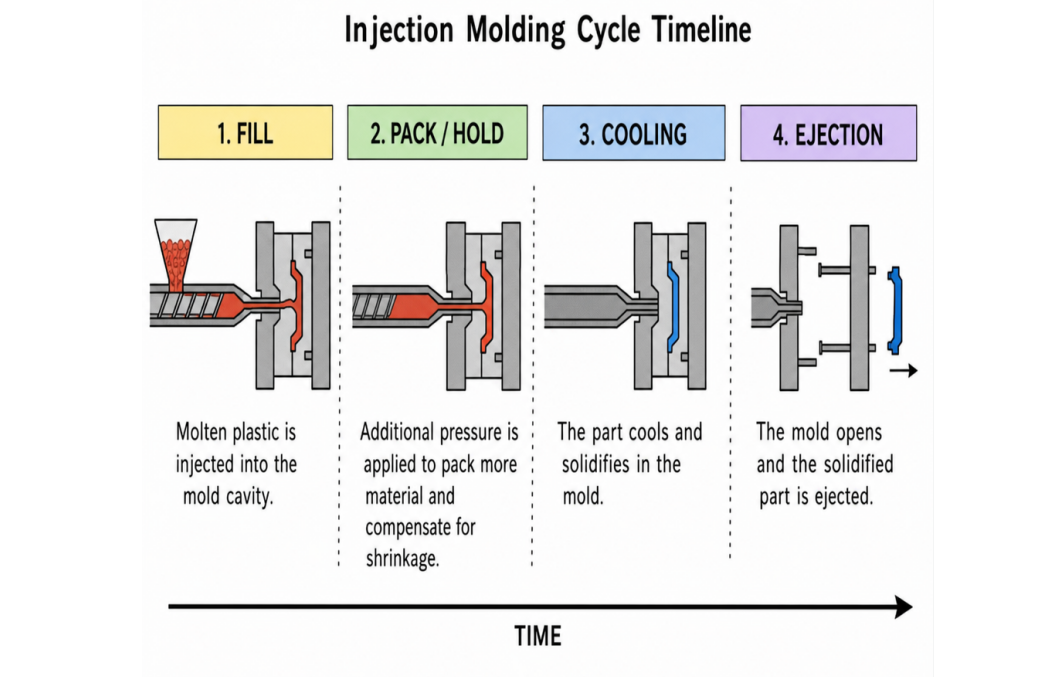

กระบวนการฉีดขึ้นรูปทีละขั้นตอน

ความเข้าใจ the กระบวนการฉีดขึ้นรูปทีละขั้นตอน ช่วยให้ระบุตัวแปรที่ส่งผลต่อคุณภาพและรอบเวลาได้ง่ายขึ้น

1. การเตรียมวัสดุ

ทำให้เรซินแห้งเมื่อจำเป็น และรักษาระดับความชื้นที่ผู้ผลิตกำหนดไว้ การเตรียมวัสดุที่ไม่ถูกต้องอาจทำให้เกิดการหลุดร่อน ความเปราะบาง ความไม่เสถียรของขนาด และข้อบกพร่องอื่นๆ

2. การทำพลาสติก

ที่ screw rotates and melts the polymer. ดันหลัง สามารถปรับเปลี่ยนได้เพื่อปรับปรุงความสม่ำเสมอของการผสมและการหลอมละลาย

3. การปิดแม่พิมพ์และการสร้างแคลมป์

ที่ mold closes and the clamp builds sufficient force before injection begins.

4. การกรอก

โพลีเมอร์หลอมเหลวจะถูกฉีดเข้าไปในโพรง ความเร็วการฉีด ความดัน อุณหภูมิหลอมเหลว อุณหภูมิแม่พิมพ์ และพฤติกรรมการไหล ทั้งหมดส่งผลต่อประสิทธิภาพการเติม

5. การบรรจุและการถือครอง

แรงกดอัดและกดค้างไว้จะชดเชยการหดตัวของวัสดุในขณะที่ประตูยังคงเปิดอยู่ เป้าหมายคือการบรรลุน้ำหนักและขนาดของชิ้นส่วนที่ต้องการโดยไม่มีความเครียดมากเกินไป

6. การระบายความร้อน

การระบายความร้อนมักเป็นหนึ่งในปัจจัยที่ใหญ่ที่สุดต่อรอบเวลาทั้งหมด ความหนาของผนัง อุณหภูมิแม่พิมพ์ การออกแบบช่องระบายความร้อน และการไหลของสารหล่อเย็น มีอิทธิพลอย่างมากต่อประสิทธิภาพการทำความเย็น

7. การเปิดแม่พิมพ์

ที่ mold opens after sufficient cooling. Controlled mold movement helps prevent part drag, deformation, or vacuum-related sticking.

8. การดีดออกและการจัดการชิ้นส่วน

หมุดกระทุ้ง ลม หุ่นยนต์ หรือระบบอื่นๆ จะถอดชิ้นส่วนที่ขึ้นรูปออก การจัดการอัตโนมัติสามารถปรับปรุงความสม่ำเสมอและลดเวลาเปิดแม่พิมพ์ได้

9. วนซ้ำ

ที่ machine returns to the beginning of the cycle. The objective is a หน้าต่างกระบวนการที่เสถียรและทำซ้ำได้ แทนที่จะบรรลุวัฏจักรที่สั้นที่สุดเท่าที่จะเป็นไปได้

ตัวอย่างชิ้นส่วนพลาสติกฉีดขึ้นรูป

รูปทรงของชิ้นส่วนที่แตกต่างกันทำให้เครื่องจักรและแม่พิมพ์มีความต้องการที่แตกต่างกัน

ภาชนะผนังบาง

ต้องใช้บรรจุภัณฑ์แบบผนังบาง ความเร็วการฉีดสูง อุณหภูมิหลอมเหลวคงที่ การระบายอากาศที่มีประสิทธิภาพ และรอบเวลาที่รวดเร็ว .

เรือนเกียร์

เรือนเกียร์จำเป็นต้องมีการควบคุมขนาดที่แข็งแกร่ง การบรรจุที่สม่ำเสมอ และการระบายความร้อนที่สมดุลเพื่อลดการบิดเบี้ยว

ขั้วต่อ

ขั้วต่อ often require ความคลาดเคลื่อนของมิติที่แคบ ขนาดการฉีดที่สม่ำเสมอ การระบายอากาศที่มีประสิทธิภาพ และการวางแนวแม่พิมพ์ที่เชื่อถือได้ .

ส่วนประกอบทางการแพทย์

ส่วนประกอบทางการแพทย์อาจต้องใช้ การตรวจสอบกระบวนการ การตรวจสอบย้อนกลับของวัสดุ สภาพแวดล้อมการผลิตที่มีการควบคุม และข้อมูลกระบวนการโดยละเอียด .

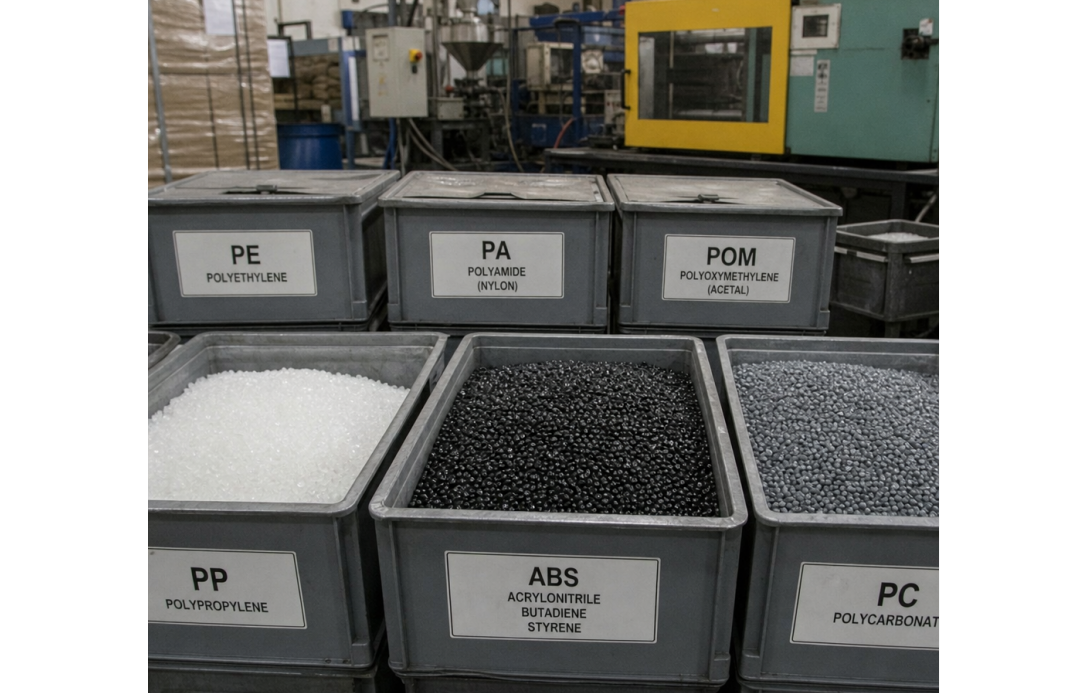

วัสดุที่ดีที่สุดสำหรับการฉีดขึ้นรูป

การเลือก วัสดุที่ดีที่สุดสำหรับการฉีดขึ้นรูป ขึ้นอยู่กับความแข็งแรงทางกล ความทนทานต่อสารเคมี อุณหภูมิ รูปลักษณ์ ความเสถียรของมิติ ต้นทุน และข้อกำหนดด้านกฎระเบียบ

พีพี และ พีอี

โพรพิลีน (PP) และ โพลีเอทิลีน (PE) เป็นวัสดุราคาประหยัด ทนทานต่อสารเคมีได้ดี PP ยังใช้กันอย่างแพร่หลายสำหรับการใช้งานที่ต้องใช้บานพับที่มีชีวิต

เอบีเอส

เอบีเอส นำเสนอการผสมผสานที่เป็นประโยชน์ระหว่างความแข็งแกร่ง รูปลักษณ์ และความสามารถในการแปรรูป ทำให้เป็นเรื่องปกติในตัวเรือนของผู้บริโภคและส่วนประกอบทางอุตสาหกรรม

พีซี

โพลีคาร์บอเนต (พีซี) ให้ความต้านทานแรงกระแทกสูงและสามารถให้ความชัดเจนเป็นเลิศ แม้ว่าโดยทั่วไปแล้วจะต้องใช้สภาวะการประมวลผลที่มีความต้องการมากกว่าเรซินในสินค้าโภคภัณฑ์

PA / ไนลอน

โพลีเอไมด์ (PA หรือไนลอน) ให้ความแข็งแรงและทนต่อการสึกหรอ การควบคุมความชื้นและการอบแห้งที่เหมาะสมมีความสำคัญอย่างยิ่ง

POM / อะซีตัล

POM (อะซีตัล) ให้แรงเสียดทานต่ำ มีความเสถียรของขนาดที่ดี และทนทานต่อการสึกหรอ ทำให้เหมาะสำหรับเกียร์และส่วนประกอบทางกลที่มีความแม่นยำ

พีค และ เปอี

พีค และ เปอี เป็นโพลีเมอร์วิศวกรรมประสิทธิภาพสูงที่ใช้ในสภาพแวดล้อมที่มีอุณหภูมิ เคมี และเชิงกลสูง พวกเขาต้องการเครื่องมือที่ออกแบบอย่างเหมาะสมและความสามารถในการประมวลผลที่อุณหภูมิสูง

เคล็ดลับ: การเลือกวัสดุควรได้รับการประเมินร่วมกับการออกแบบประตู การระบายอากาศ การทำความเย็น อุณหภูมิของแม่พิมพ์ และความสามารถด้านแรงดันและอุณหภูมิของเครื่อง

คู่มือการออกแบบแม่พิมพ์หลายช่อง

A คู่มือการออกแบบแม่พิมพ์หลายช่อง ควรมุ่งเน้นไปที่การเพิ่มผลผลิตโดยไม่เพิ่มความไวของกระบวนการหรือความเสี่ยงในการบำรุงรักษามากเกินไป

ข้อควรพิจารณาที่สำคัญ ได้แก่ :

• ยอดคงเหลือของนักวิ่ง: รักษาการไหลสม่ำเสมอไปยังทุกช่อง
• การออกแบบประตู: ควบคุมแรงเฉือน ลักษณะการเติม และการค้างของเกต
• การระบายอากาศ: จัดให้มีการอพยพก๊าซอย่างมีประสิทธิภาพสำหรับแต่ละช่อง
• คูลลิ่ง: รักษาอุณหภูมิให้สม่ำเสมอทั่วทุกช่อง
• ความสมบูรณ์ของเส้นแบ่งส่วน: ป้องกันแฟลชและรักษาการจัดตำแหน่งของแม่พิมพ์
• การเข้าถึงการบำรุงรักษา: ทำให้เครื่องมือที่มีโพรงอากาศสูงใช้งานได้จริง

เมื่อปรับขนาดจากหนึ่งหรือสองช่องเป็น 8, 16, 32 หรือ 64 ช่อง ตรวจสอบว่าเครื่องฉีดพลาสติกมีเพียงพอ:

• ความสามารถในการตีลูกด้วยเบาะที่เหมาะสม
• อัตราการฉีดสำหรับการเติมคาวิตี้พร้อมกัน
• ความจุพลาสติก
• แรงยึด
• พื้นที่ติดตั้งแม่พิมพ์

วิธีการเลือกเครื่องฉีดพลาสติก

เมื่อกำหนด วิธีการเลือกเครื่องฉีดพลาสติก , เริ่มต้นด้วย ชิ้นส่วน วัสดุ และแม่พิมพ์ แทนที่จะเลือกเครื่องจักรตามน้ำหนักแคตตาล็อกเท่านั้น

ข้อกำหนดการผลิต

กำหนด:

• อnual production volume
• รอบเวลาที่ต้องการ
• จำนวนฟันผุ
• สถานะการออนไลน์ที่คาดหวัง
• อัตราเศษเป้าหมาย
• ระดับอัตโนมัติที่จำเป็น

ข้อกำหนดด้านวัสดุ

ประเมิน:

• ความหนืดของเรซิน
• อุณหภูมิละลาย
• อุณหภูมิแม่พิมพ์
• ข้อกำหนดในการทำให้แห้ง
• เนื้อหาเสริมหรือสารตัวเติม
• ลักษณะการกัดกร่อนหรือการกัดกร่อน

แรงยึด

ประมาณการที่จำเป็น แรงยึด ขึ้นอยู่กับพื้นที่ชิ้นส่วนที่คาดการณ์ไว้ ความดันของโพรง วัสดุ และสภาวะของกระบวนการ หลีกเลี่ยงทั้งน้ำหนักที่ไม่เพียงพอและการปรับขนาดเกินโดยไม่จำเป็น

ขนาดช็อต

เลือกเครื่องจักรที่สามารถสร้างช็อตที่ต้องการโดยยังคงรักษาระยะการทำงานที่เหมาะสมไว้ได้ หลีกเลี่ยงการทำงานอย่างต่อเนื่องที่ขีดจำกัดสูงสุดของชุดหัวฉีด

ความเร็วและแรงดันการฉีด

การฉีดความเร็วสูงอาจมีความสำคัญสำหรับ ชิ้นส่วนที่มีผนังบาง ความยาวการไหลที่ยาวนาน และรูปแบบการเติมที่มีความต้องการสูง . ตรวจสอบว่าเครื่องจักรสามารถบรรลุอัตราการฉีดที่ต้องการโดยไม่ต้องถึงขีดจำกัดความดันหรือความเร็ว

ขนาดแม่พิมพ์

ตรวจสอบ:

• ขนาดแท่นวาง
• ระยะห่างแถบผูก
• ช่วงความหนาของแม่พิมพ์
• เวลากลางวันสูงสุด
• ข้อมูลจำเพาะของอีเจ็คเตอร์
• ความสามารถในการรับน้ำหนักของแม่พิมพ์

การตรวจสอบกระบวนการ

สำหรับการใช้งานที่มีความต้องการสูง ให้พิจารณา การตรวจสอบความดันในโพรง การตรวจสอบอุณหภูมิ การบันทึกข้อมูล ขีดจำกัดการแจ้งเตือน และการจัดการสูตรอาหาร .

ความเข้ากันได้ของระบบอัตโนมัติ

หากมีการวางแผนระบบอัตโนมัติ ให้ตรวจสอบความเข้ากันได้กับ:

• อินเทอร์เฟซของหุ่นยนต์
• เครื่องมือปลายแขนกล
• สายพานลำเลียง
• การตรวจสอบการมองเห็น
• การแยกชิ้นส่วน
• ระบบความปลอดภัย

รับซื้อเครื่องฉีดพลาสติกมือสอง

หากคุณกำลังมองหา เครื่องฉีดพลาสติก for sale ประเมินสภาพเครื่องแทนที่จะเน้นเฉพาะราคาที่ซื้อ

คำขอ:

• วิ่งชั่วโมง
• บันทึกการบำรุงรักษา
• การวัดการสึกหรอของสกรูและบาร์เรล
• สภาพน้ำมันไฮดรอลิก ถ้ามี
• เวอร์ชันคอนโทรลเลอร์
• สภาพระบบไฟฟ้า
• ความพร้อมของอะไหล่
• ประวัติการเข้ารับบริการ
• หลักฐานการทำซ้ำกระบวนการ

หากเป็นไปได้ ให้เดินเครื่องด้วยแม่พิมพ์ตัวแทนหรือแม่พิมพ์การผลิตจริงของคุณก่อนซื้อ

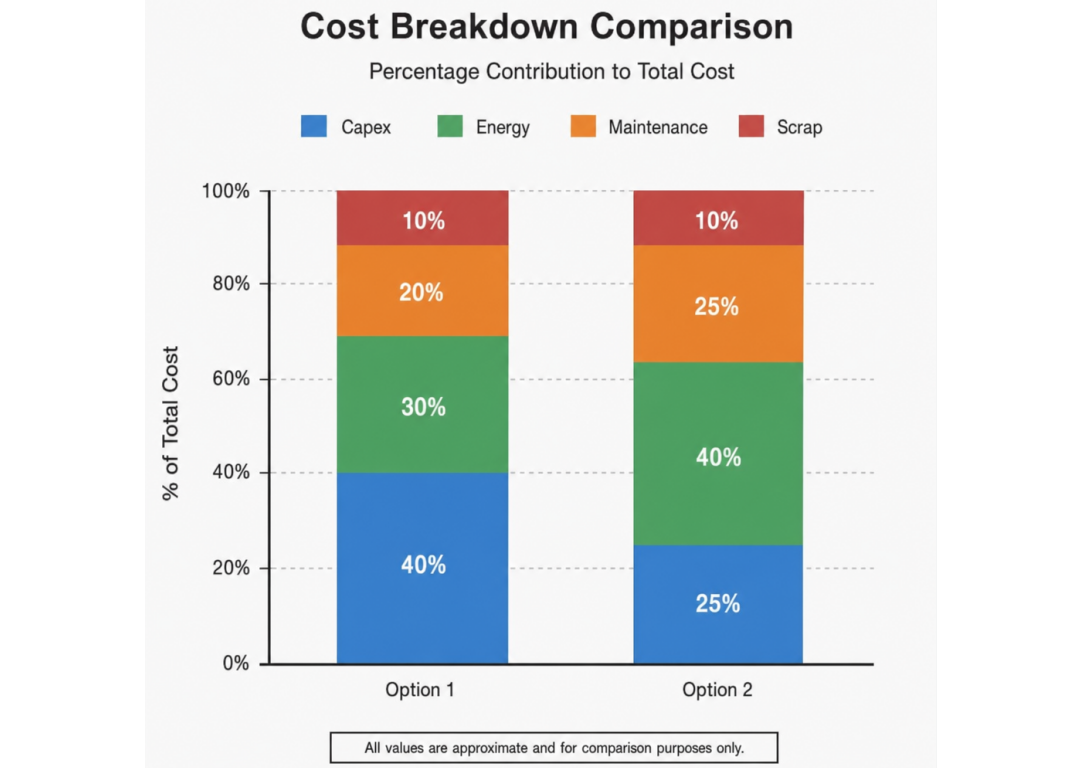

การเปรียบเทียบราคาเครื่องฉีดพลาสติก

อ เครื่องฉีดพลาสติก cost comparison ควรคำนึงถึงต้นทุนการเป็นเจ้าของทั้งหมดมากกว่าราคาซื้อเริ่มแรกเพียงอย่างเดียว

ตัวขับเคลื่อนต้นทุนหลัก ได้แก่ :

• สถาปัตยกรรมเครื่องจักร: ไฟฟ้า ไฮดรอลิก หรือไฮบริด
• แรงยึด
• ความสามารถในการยิง
• ความสามารถอัตโนมัติ
• ระบบความปลอดภัย
• ฟังก์ชั่นคอนโทรลเลอร์
• การตรวจสอบกระบวนการ
• แพคเกจที่แม่นยำ
• ครอบคลุมการให้บริการในท้องถิ่น
• การรับประกัน
• ความพร้อมของอะไหล่

พิจารณาต้นทุนต่อเนื่องด้วย เช่น:

• การใช้พลังงาน
• ข้อกำหนดในการทำความเย็น
• การบำรุงรักษาเชิงป้องกัน
• อะไหล่
• การฝึกอบรม
• การว่าจ้าง
• หยุดทำงาน
• เศษเหล็ก
• ประสิทธิภาพการผลิต

เครื่องจักรที่มีราคาซื้อสูงกว่าอาจมีโปรไฟล์ทางเศรษฐศาสตร์โดยรวมที่แตกต่างกันเมื่อรวมการใช้พลังงาน การบำรุงรักษา ผลผลิต และเวลาหยุดทำงานแล้ว

ข้อบกพร่องและแนวทางแก้ไขในการฉีดขึ้นรูป

ข้อบกพร่องในการขึ้นรูปส่วนใหญ่สามารถสืบย้อนไปถึงปัญหาที่เกี่ยวข้องได้ การบรรจุ การบรรจุ การระบายความร้อน สภาพวัสดุ การระบายอากาศ หรือการออกแบบแม่พิมพ์ .

แฟลช

สาเหตุที่เป็นไปได้ ได้แก่ ความดันในโพรงมากเกินไป แรงแคลมป์ไม่เพียงพอ ความเสียหายของเส้นแยกส่วน การวางแนวของแม่พิมพ์ไม่ตรง หรือการสึกหรอมากเกินไป

ตรวจสอบ:

• แรงดันในการฉีด
• ความเร็วในการฉีด
• แรงยึด
• สภาพเส้นพรากจากกัน
• การจัดตำแหน่งแม่พิมพ์
• การสึกหรอของแม่พิมพ์

เครื่องหมายอ่างล้างจาน

สาเหตุที่เป็นไปได้ ได้แก่ การอัดแน่นไม่เพียงพอ ประตูแข็งก่อนกำหนด ความหนาของผนังในพื้นที่มากเกินไป หรือการระบายความร้อนไม่เพียงพอ

การปรับเปลี่ยนที่เป็นไปได้ ได้แก่:

• เพิ่มประสิทธิภาพการแพ็คและแรงกดค้างไว้
• เพิ่มเวลาในการบรรจุที่มีประสิทธิภาพ
• ปรับปรุงการออกแบบประตู
• ปรับปรุงความเย็น
• ลดความหนาของซี่โครงหรือผนังที่มากเกินไป

บิดเบี้ยว

บิดเบี้ยว is often related to การระบายความร้อนไม่สม่ำเสมอ การหดตัวที่แตกต่างกัน การวางแนวโมเลกุลมากเกินไป หรือการบรรจุที่ไม่สมดุล .

ตรวจสอบความสมมาตรของอุณหภูมิแม่พิมพ์ ประสิทธิภาพการทำความเย็น สภาวะการบรรจุ และการวางแนวการไหล

รอยไหม้

รอยไหม้สามารถบ่งบอกได้ ก๊าซที่ติดอยู่และการระบายอากาศไม่เพียงพอ โดยเฉพาะเมื่อใกล้ถึงจุดสิ้นสุดของการเติม

ตรวจสอบ:

• ช่องระบายอากาศของเชื้อรา
• ความสะอาดของช่องระบายอากาศ
• ความเร็วในการฉีด near the end of fill
• สถานที่ดักแก๊ส
• สภาพวัสดุ

Splay และ Silver Streaks

อาจเกิดผลจากการ ความชื้น แรงเฉือนมากเกินไป การปนเปื้อน หรือการระบายอากาศไม่ดี .

ตรวจสอบการอบแห้งเรซิน การจัดการวัสดุ สภาพของสกรู และพารามิเตอร์การประมวลผล

เส้นเชื่อม

เส้นเชื่อมเกิดขึ้นเมื่อหน้าหลอมละลายที่แยกจากกันมาบรรจบกัน

การปรับปรุงกระบวนการที่เป็นไปได้ ได้แก่:

• การปรับอุณหภูมิหลอมละลาย
• การปรับอุณหภูมิแม่พิมพ์
• ปรับความเร็วการฉีดให้เหมาะสม
• ปรับปรุงการระบายอากาศ
• การตรวจสอบตำแหน่งประตู

การแก้ไขปัญหาการขึ้นรูปแบบช็อตช็อต

สำหรับ การขึ้นรูปแบบช็อตสั้น ให้ตรวจสอบพื้นที่ต่อไปนี้อย่างเป็นระบบ

1. วัสดุและการอบแห้ง

ตรวจสอบประเภทของเรซิน ระดับความชื้น อัตราส่วนการบด การไหลของวัสดุ และสภาพของระบบป้อน

2. อุณหภูมิหลอมละลาย

ตรวจสอบว่าอุณหภูมิหลอมละลายต่ำเกินไปหรือไม่ และตรวจสอบอุณหภูมิบริเวณบาร์เรล เทอร์โมคัปเปิล ประสิทธิภาพของเครื่องทำความร้อน และพฤติกรรมการขึ้นรูปพลาสติก

3. ความเร็วและแรงดันการฉีด

ตรวจสอบว่าเครื่องไปถึงจุดนั้นหรือไม่ แรงดันการฉีดสูงสุดหรือขีดจำกัดความเร็ว ก่อนที่ช่องจะเต็ม

4. ช่องระบายอากาศและกับดักแก๊ส

ช่องระบายอากาศที่อุดตันหรือไม่เพียงพออาจทำให้การเติมไม่เต็มได้ ทำความสะอาดช่องระบายอากาศที่มีอยู่และตรวจสอบตำแหน่งกับดักแก๊ส

5. ข้อจำกัดของประตูและทางวิ่ง

ตรวจสอบประตู รางน้ำ สปรู และพื้นที่โคลด์สทาก เพื่อดูข้อจำกัดหรือขนาดที่ไม่ถูกต้อง

6. เบาะรองนั่งและขนาดช็อต

ตรวจสอบขนาดช็อต ความมั่นคงของเบาะ และประสิทธิภาพของเช็คริง เบาะรองนั่งที่ไม่สอดคล้องกันอาจบ่งบอกถึงปัญหาของชุดฉีดหรือสกรู/แหวนตรวจสอบ

วิธีลดรอบเวลาการฉีดขึ้นรูป

ถึง ลดเวลารอบการฉีดขึ้นรูป โดยเน้นไปที่การระบายความร้อนและการจัดการชิ้นส่วนโดยเฉพาะโดยยังคงรักษาคุณภาพของชิ้นส่วนไว้

เพิ่มประสิทธิภาพการระบายความร้อนของแม่พิมพ์

ปรับปรุงเค้าโครงช่องระบายความร้อน การไหลของน้ำหล่อเย็น ความปั่นป่วน และระยะห่างจากชิ้นส่วนที่ขึ้นรูป

เพิ่มประสิทธิภาพแพ็คและถือ

ย่อขนาดแพ็คและกดค้างไว้หลังจากยืนยันแล้วเท่านั้น เวลาหยุดนิ่งของเกตและความเสถียรของน้ำหนักชิ้นส่วน . การลดเวลาในการจับยึดมากเกินไปอาจเพิ่มรอยยุบ การหดตัว และความแปรผันของมิติได้

ปรับปรุงการระบายอากาศ

การระบายอากาศที่มีประสิทธิภาพช่วยให้สามารถเติมได้เร็วขึ้นในขณะที่ลดรอยไหม้และข้อบกพร่องของก๊าซที่ติดอยู่

ปรับปรุงระบบอัตโนมัติ

หุ่นยนต์และการจัดการชิ้นส่วนแบบอัตโนมัติสามารถให้การกำจัดที่สม่ำเสมอและลดความล่าช้าในการเปิดและปิดแม่พิมพ์

เพิ่มประสิทธิภาพการดีดออก

จังหวะเวลาของตัวกระทุ้ง ระยะชัก และการปลดชิ้นส่วนที่เหมาะสมสามารถป้องกันการเกาะติดและความล่าช้าของวงจรโดยไม่จำเป็น

สำคัญ: วงจรที่สั้นลงเป็นเพียงการปรับปรุงเมื่อคุณภาพยังคงที่ จอภาพ OEE อัตราของเสีย น้ำหนักชิ้นส่วน ความแปรผันของขนาด และเวลาหยุดทำงาน ไม่ใช่รอบเวลาเพียงอย่างเดียว

มาตรฐานการฉีดขึ้นรูปเกรดทางการแพทย์

สำหรับ regulated medical components, มาตรฐานการฉีดขึ้นรูปเกรดทางการแพทย์ เกี่ยวข้องมากกว่าการผลิตชิ้นส่วนที่มองเห็นได้

การวางแผนการผลิตอาจรวมถึง:

• การตรวจสอบกระบวนการ IQ/OQ/PQ
• การตรวจสอบย้อนกลับของวัสดุ
• การควบคุมล็อต
• การจัดการวัสดุที่มีการควบคุม
• ความเข้ากันได้ของห้องคลีนรูมเมื่อจำเป็น
• อุปกรณ์วัดที่สอบเทียบแล้ว
• การจัดการการเปลี่ยนแปลง
• การตรวจสอบกระบวนการ
• การจัดการสัญญาณเตือน
• การเก็บรักษาข้อมูลการผลิต

สำหรับ these applications, machine selection should emphasize ความสามารถในการทำซ้ำ การควบคุมกระบวนการ การตรวจสอบย้อนกลับ และการเก็บข้อมูล ไม่ใช่แค่น้ำหนักหนีบเท่านั้น

การซื้อกลับบ้านครั้งสุดท้าย

การฉีดขึ้นรูปที่ประสบความสำเร็จนั้นขึ้นอยู่กับการวางแนวของ เครื่องจักร แม่พิมพ์ วัสดุ และกระบวนการ .

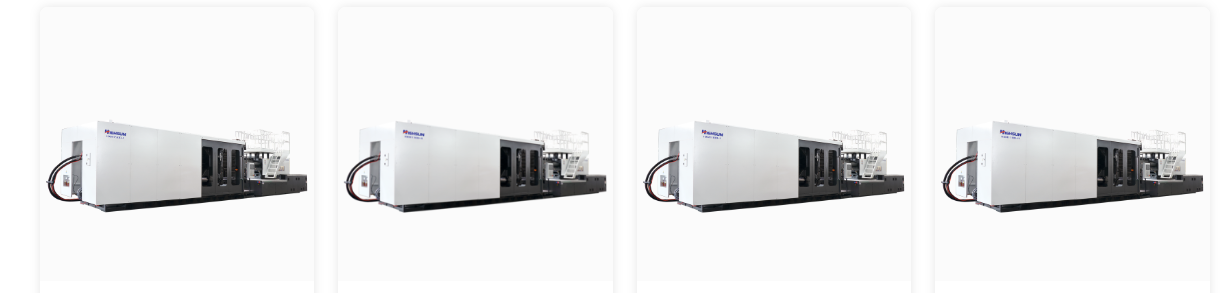

ที่ right เครื่องฉีดพลาสติก ควรให้แรงยึดที่เพียงพอ ความสามารถในการฉีด ความเข้ากันได้ของแม่พิมพ์ การควบคุมกระบวนการ และความสามารถในการทำซ้ำสำหรับการใช้งานที่ต้องการ ในเวลาเดียวกัน แม่พิมพ์จะต้องมีการเติม การระบายอากาศ การระบายความร้อน และการดีดออกที่มีประสิทธิภาพ

ใช้วงจรการฉีดขึ้นรูป— เติม บรรจุ เย็น และดีดออก —เป็นกรอบการทำงานสำหรับการเพิ่มประสิทธิภาพ เมื่อเกิดข้อบกพร่อง ให้ถือว่าข้อบกพร่องดังกล่าวเป็นสัญญาณกระบวนการที่สามารถชี้ถึงปัญหาได้ ความชื้น ความดัน อุณหภูมิ การไหลเวียนของอากาศ พฤติกรรมของวัสดุ หรือความสมดุลของการทำความเย็น .

ด้วยการเลือกใช้เครื่องจักรที่มีระเบียบวินัย เครื่องมือที่ออกแบบมาอย่างดี วัสดุที่ได้รับการควบคุม และการตรวจสอบกระบวนการอย่างเป็นระบบ ผู้ผลิตจึงสามารถปรับปรุงได้ ความสามารถในการทำซ้ำ ลดของเสีย ลดรอบเวลา และขยายขนาดการผลิตด้วยความมั่นใจมากขึ้น .
