ฟังก์ชั่นโครงสร้างของเครื่องฉีดพลาสติกมีอะไรบ้าง?

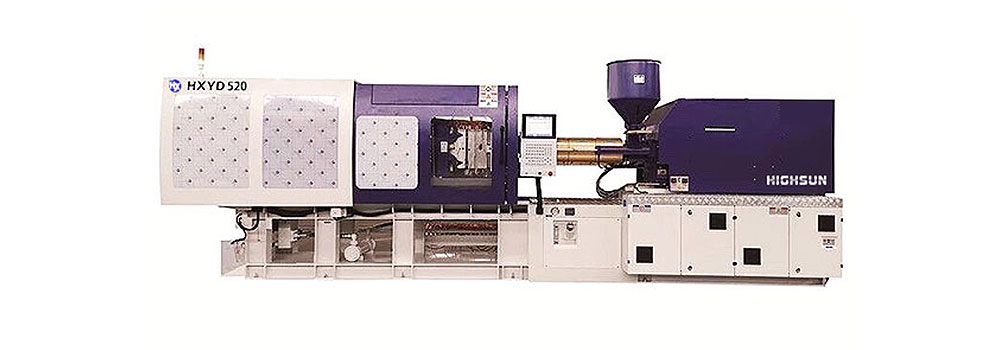

โครงสร้างและหน้าที่ของ เครื่องฉีดพลาสติก
1. ระบบฉีด: ระบบฉีดเป็นหนึ่งในองค์ประกอบหลักของเครื่องฉีดพลาสติก
2. ระบบหนีบแม่พิมพ์
ฟังก์ชั่นของระบบจับยึดแม่พิมพ์: ฟังก์ชั่นของระบบจับยึดแม่พิมพ์คือเพื่อให้แน่ใจว่าแม่พิมพ์ปิด เปิด และผลิตภัณฑ์ถูกดีดออกมา ในเวลาเดียวกัน หลังจากที่ปิดแม่พิมพ์แล้ว แม่พิมพ์จะมีแรงจับยึดที่เพียงพอเพื่อต้านทานแรงกดของโพรงที่เกิดจากพลาสติกหลอมเหลวที่เข้าไปในโพรงแม่พิมพ์ ป้องกันไม่ให้แม่พิมพ์เปิดและทำให้เกิดสถานะที่ไม่พึงประสงค์ของผลิตภัณฑ์
องค์ประกอบของระบบจับยึดแม่พิมพ์: ระบบจับยึดแม่พิมพ์ส่วนใหญ่ประกอบด้วยอุปกรณ์จับยึดแม่พิมพ์, เครื่องบิด, กลไกการปรับแม่พิมพ์, กลไกการดีดออก, แม่แบบคงที่ด้านหน้าและด้านหลัง, แม่แบบที่เคลื่อนย้ายได้, กระบอกหนีบแม่พิมพ์ และกลไกการป้องกันความปลอดภัย
3. ระบบไฮดรอลิก
หน้าที่ของระบบส่งกำลังไฮดรอลิกคือการทำให้เครื่องฉีดขึ้นรูปให้พลังงานตามการกระทำต่าง ๆ ที่กำหนดโดยกระบวนการ และเพื่อให้ตรงตามข้อกำหนดของความดัน ความเร็ว อุณหภูมิ และส่วนอื่น ๆ ของเครื่องฉีดขึ้นรูป ส่วนใหญ่ประกอบด้วยส่วนประกอบไฮดรอลิกต่างๆ และส่วนประกอบเสริมไฮดรอลิก ซึ่งปั๊มน้ำมันและมอเตอร์เป็นแหล่งพลังงานของเครื่องฉีดพลาสติก วาล์วต่างๆ ควบคุมแรงดันและการไหลของน้ำมันเพื่อให้ตรงตามข้อกำหนดของกระบวนการฉีดขึ้นรูป

4. การควบคุมไฟฟ้า
ระบบควบคุมไฟฟ้าและระบบไฮดรอลิกมีการประสานงานกันอย่างเหมาะสม ซึ่งสามารถบรรลุข้อกำหนดด้านกระบวนการทางเทคโนโลยีของเครื่องฉีด (ความดัน อุณหภูมิ ความเร็ว เวลา) และการทำงานของโปรแกรมต่างๆ โดยส่วนใหญ่ประกอบด้วยเครื่องใช้ไฟฟ้า ชิ้นส่วนอิเล็กทรอนิกส์ เครื่องมือ เครื่องทำความร้อน เซ็นเซอร์ ฯลฯ โดยทั่วไปมีวิธีการควบคุมสี่วิธี คือ แบบแมนนวล แบบกึ่งอัตโนมัติ แบบอัตโนมัติ การปรับตั้ง
5. เครื่องทำความร้อน/ความเย็น
ระบบทำความร้อนใช้เพื่อให้ความร้อนแก่กระบอกสูบและหัวฉีด โดยทั่วไปกระบอกของเครื่องฉีดขึ้นรูปจะใช้วงแหวนทำความร้อนไฟฟ้าเป็นอุปกรณ์ทำความร้อน ซึ่งติดตั้งอยู่ด้านนอกกระบอกและจะถูกตรวจจับในส่วนต่างๆ โดยเทอร์โมคัปเปิล ความร้อนผ่านการนำความร้อนของผนังกระบอกสูบเป็นแหล่งความร้อนสำหรับการทำพลาสติกของวัสดุ ระบบทำความเย็นส่วนใหญ่จะใช้เพื่อทำให้อุณหภูมิน้ำมันเย็นลง หากอุณหภูมิน้ำมันสูงเกินไปจะทำให้เกิดข้อผิดพลาดหลายประการ อีกจุดที่ต้องระบายความร้อนคือใกล้กับช่องระบายของท่อป้อนเพื่อป้องกันไม่ให้วัตถุดิบละลายที่ช่องระบายส่งผลให้วัตถุดิบไม่ระบายตามปกติ
6. ระบบหล่อลื่น
ระบบหล่อลื่นเป็นวงจรที่ให้การหล่อลื่นแบบสัมพัทธ์ที่แท่นเคลื่อนที่ อุปกรณ์ปรับแม่พิมพ์ บานพับก้านสูบ โต๊ะยิง ฯลฯ ของเครื่องฉีดขึ้นรูป เพื่อลดการใช้พลังงานและเพิ่มอายุการใช้งานของชิ้นส่วน การหล่อลื่นอาจเป็นการหล่อลื่นด้วยตนเองเป็นระยะ นอกจากนี้ยังสามารถหล่อลื่นด้วยไฟฟ้าอัตโนมัติได้อีกด้วย
7. การตรวจสอบความปลอดภัย
อุปกรณ์ความปลอดภัยของเครื่องฉีดพลาสติกส่วนใหญ่ใช้เพื่อปกป้องความปลอดภัยของผู้คนและเครื่องจักร ส่วนใหญ่ประกอบด้วยประตูนิรภัย แผ่นกั้นนิรภัย วาล์วไฮดรอลิก ลิมิตสวิตช์ องค์ประกอบการตรวจจับโฟโตอิเล็กทริค ฯลฯ เพื่อให้เกิดการป้องกันลูกโซ่ไฟฟ้า - เครื่องกล - ไฮดรอลิก
ระบบตรวจสอบจะตรวจสอบอุณหภูมิน้ำมัน อุณหภูมิวัสดุ โอเวอร์โหลดของระบบของเครื่องฉีดพลาสติก และความล้มเหลวของกระบวนการและอุปกรณ์เป็นหลัก และระบุหรือแจ้งเตือนเมื่อพบสภาวะที่ผิดปกติ
